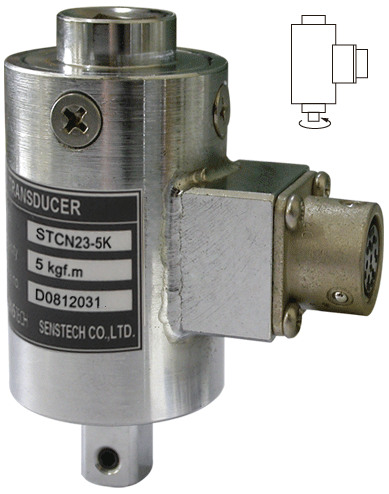

|  FEATURE 비회전형 토크센서로 볼트 , 너트의 조임또는 풀림토크측정에 사용되며 반복성이 좋고 표준 소켓과 토크렌치에 적합하도록 설계되어 있습니다 . |  | | STCN23 | Wiring Information |  |  | DIMENSION TABLE (unit : mm) | Capacity | A | B | C | D | E | F | G | CAD도면 | | 5kgf.m | 74 | 34 | 18 | 35 | 7 | 52 | 9.5 |  | | 10kgf.m | 75 | 34 | 23.5 | 38 | 9 | 48 | 12.7 | | 20kgf.m | 75 | 34 | 23.5 | 38 | 9 | 48 | 12.7 | | 50kgf.m | 200 | 50 | 36 | 107 | 70 | 75 | 19 | SPECIFICATION | Rated capacity (R.C) | 5, 10, 20, 50kgf.m | | Rated output (R.O) | 2mV/V±1% | | Nonlinearity | 0.3% of R.O. | | Hysteresis | 0.3% of R.O. | | Repeatability | 0.2% of R.O. | | Temperature resistance, input | 350Ω±30Ω | | Temperature resistance, output | 350Ω±2Ω | | Insulation resistance | 2000MΩ | | Temperature range compensated | -10 ~ 60℃ | | Temperature range safe | -10 ~ 80℃ | | Excitation recommended | 10V DC | | Safe overload | 120% R.C | | Cable length | ø5, 4core, 5m | |
