|  FEATURE

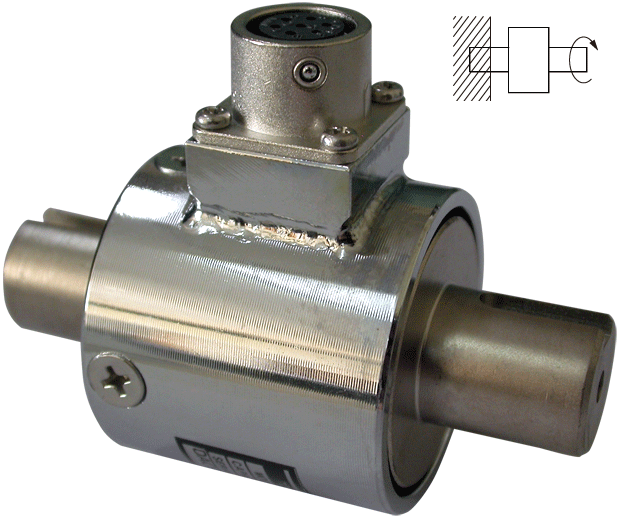

Shaft type 비회전형 토크센서
저가이며 , 비교적 고정밀도로 다양한 용량선정 가능하며 설치가 용이합니다 .
자동차 브레이크 테스트에 사용
전기 드라이브 성능 테스트나 , 자동차 부품과 산업적 로봇의 토크 테스트에 적용 . | STCN15 |  | | Wiring Information |  | DIMENSION TABLE (unit : mm) | Capacity | A | B | C | ØD | E | F | G | CAD도면 | | 2kgf.cm, 5kgf.cm, 10kgf.cm, 20kgf.cm | 75 | 20 | 35 | 34 | 15 | 1 | 8 |  | | 30kgf.cm, 50kgf.cm | 75 | 20 | 35 | 34 | 15 | 1 | 12 | | 1kgf.m, 2kgf.m | 82 | 21 | 40 | 40 | 16 | 5×5 | 18 | | 3kgf.m, 5kgf.m | 82 | 21 | 40 | 43 | 16 | 5×5 | 18 | | 10kgf.m, 20kgf.m | 110 | 35 | 40 | 62 | 30 | 10×8 | 32 | | 50kgf.m, 100kgf.m | 155 | 55 | 45 | 84 | 50 | 12×8 | 47 | SPECIFICATION | Rated capacity (R.C) | 2, 5, 10, 20, 30, 50kgf.cm, 1, 2, 3, 5, 10, 20, 50, 100kgf.m | | Rated output (R.O) | 1.5mV/V±1% (2kgf.cm~5kgf.m: 1mV/V) | | Nonlinearity | 0.3% of R.O. | | Hysteresis | 0.2% of R.O. | | Repeatability | 0.1% of R.O. | | Temperature range, compensated | 0.3% R.O/10℃ | | Temperature range, safe | 0.2% LOAD/10℃ | | Excitation recommended | 10V DC | | Safe overload | 120% R.C | |
